Tipos de esferas
Aplicação das válvulas em função de suas características construtivas.
O uso da esfera correta resulta em operação segura, de longa duração, reduzida
manutenção, com reflexos em ganhos do sistema operacional devido à:
- Eliminação de vazamentos;
- Eliminação de constantes paradas para troca das partes móveis;
- Eliminação do emperramento da esfera;
Desta forma e para as diversas condições requeridas pelo processo operacional, a SIDERVAL, fabrica válvulas com três tipos de esferas:
- Esfera Flutuante;
- Esfera Pendular;
- Esfera Trunnion;
A haste constitui o elemento acionador do movimento da esfera por atuação externa, quer manual por
meio de alavanca ou caixa redutora, quer automático por meio de atuador.

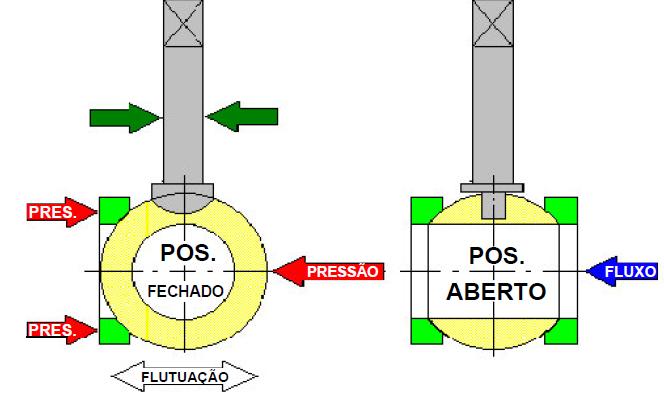

Esfera Flutuante
Por sua simplicidade de fabricação, este tipo é facilmente encontrado no mercado sob várias marcas de fabricação.
Entretanto sua aplicação está restrita para instalações de baixa solicitação operacional.
Uma válvula com esfera flutuante tem aplicações em sistema WOG (água, óleo, gás) de baixa pressão
(até 150 lbs.) e ainda nas condições operacionais que não exigem freqüentes movimentos de abertura e
fechamento.

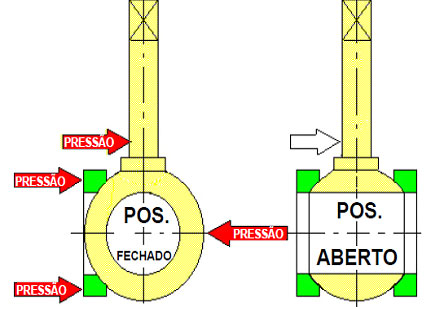

Esfera Pendular
Nesta concepção, esfera e haste constituem uma peça única, possibilitando o uso de válvulas pendulares em projetos mais exigentes.
Aplica-se também em sistemas WOG (água, óleo, gás), que requeiram moderada frequência de movimentação de abertura e fechamento da válvula.
Apresenta excelentes resultados operacionais em linhas de baixa pressão (até 300 lbs.) para maiores pressões podem apresentar
torque mais elevado e conseqüentemente redução da vida útil.
Sua aplicação é mais abrangente que a FLUTUANTE, atendendo instalações que requeiram válvulas de até 8” (LW 150), com freqüência moderada.

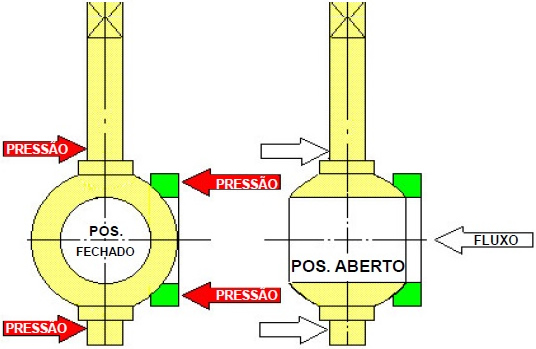

Esfera Trunnion
Esfera semelhante a PENDULAR por ter haste em peça única, porém com uma guia inferior,
proporcionando apoio suplementar aos esforços do fluxo atuantes na esfera, reduzindo o torque de
operação e conseqüentemente aumentando substancialmente a vida útil da válvula, mesmo sob as mais
severas condições de trabalho.
Por ser guiada, ao contrário das anteriores, são as sedes que atuam sobre a esfera, proporcionando
a possibilidade de se fazer vedação unilateral, que vem sendo muito usado em siderurgias (transporte
pneumático de sólidos, gás de coque, etc.) uma vez que esse sistema de vedação, facilita o escoamento,
não permitindo o acúmulo do fluido no interior da válvula.
Sua aplicação abrange qualquer tipo de instalação, sem quaisquer restrições de operações,
com excelente desempenho.
